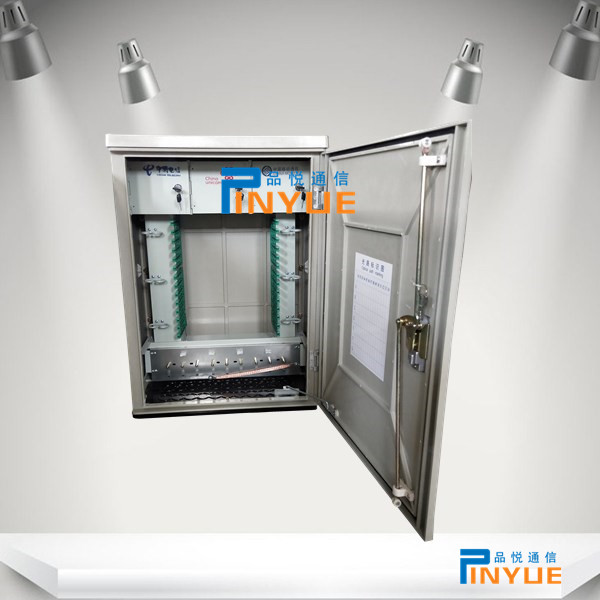

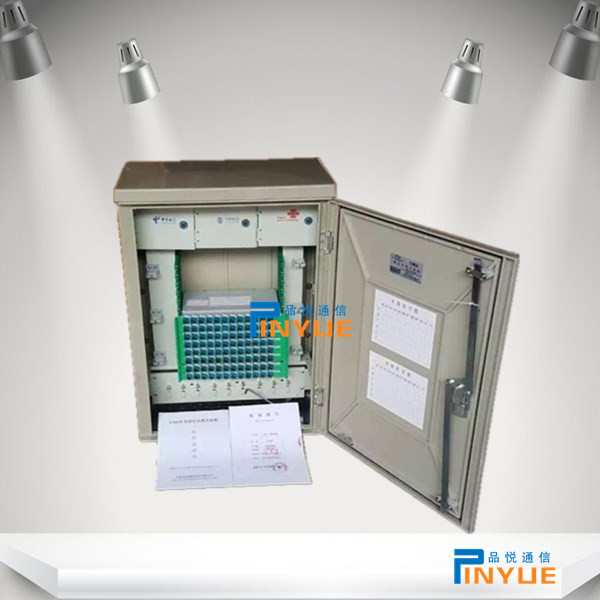

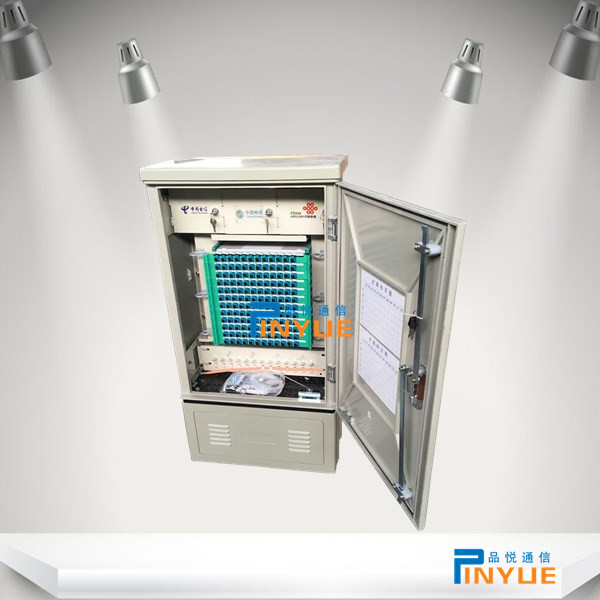

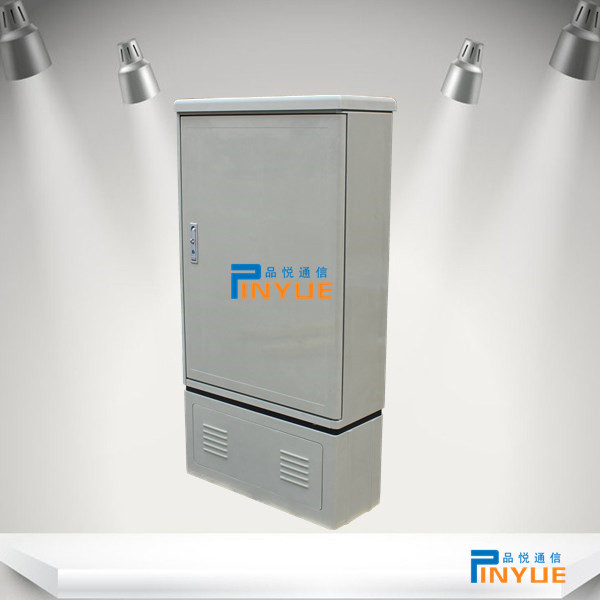

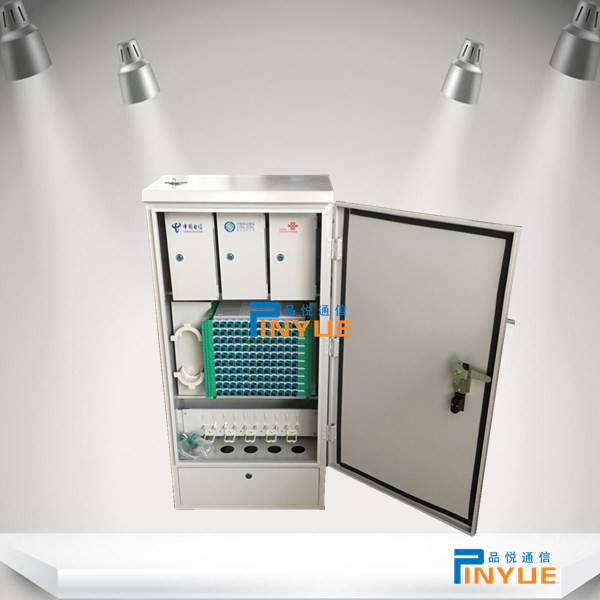

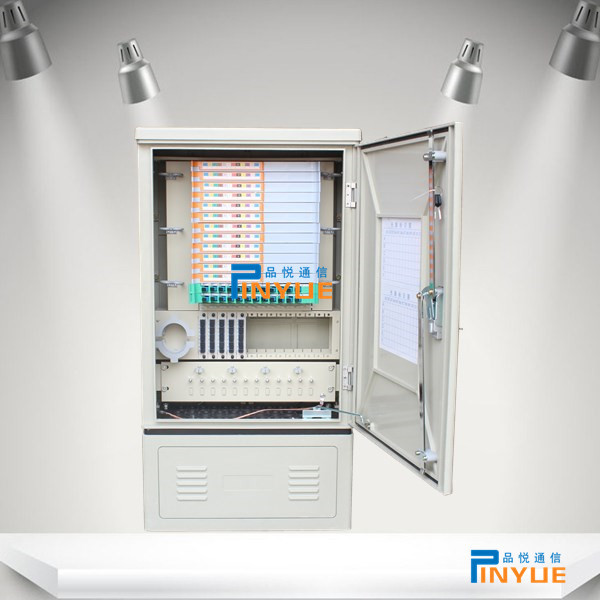

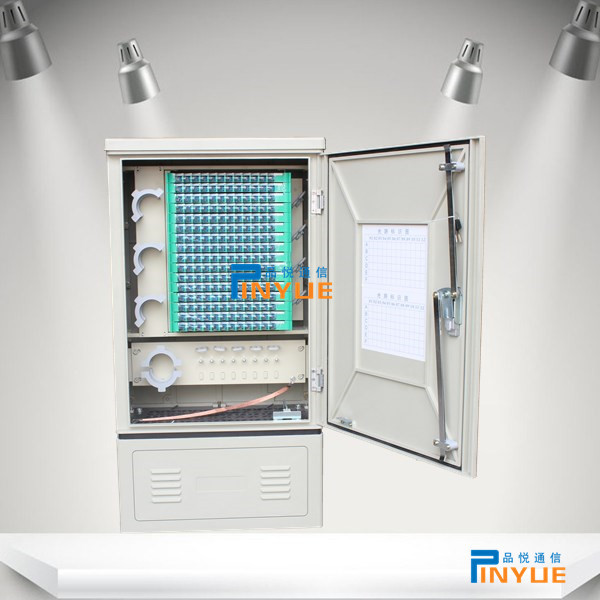

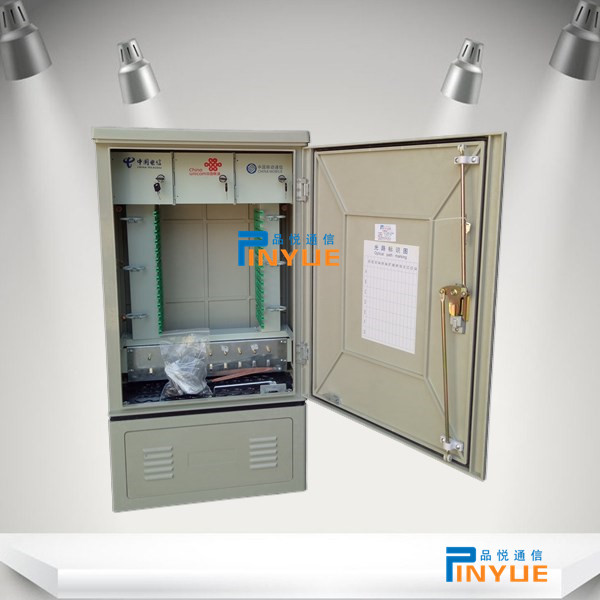

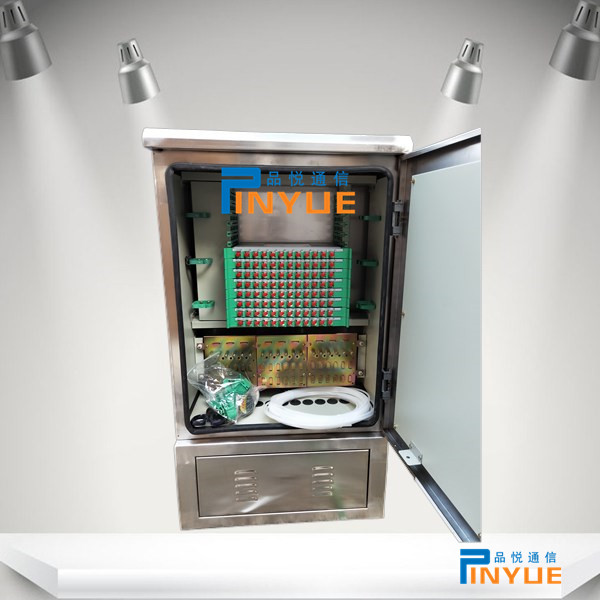

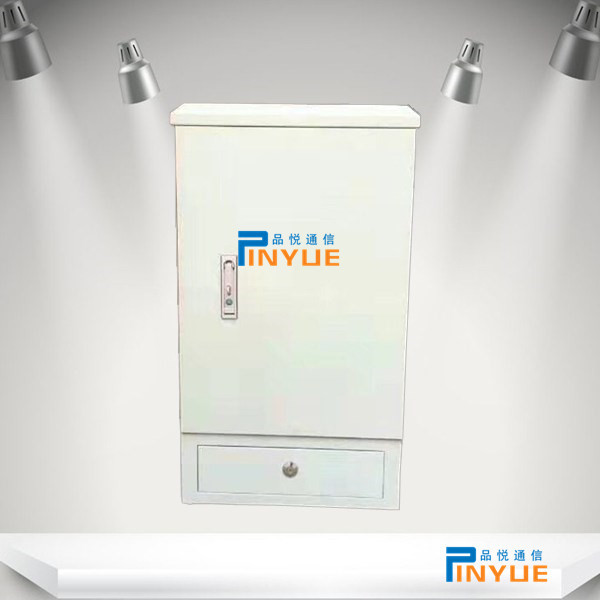

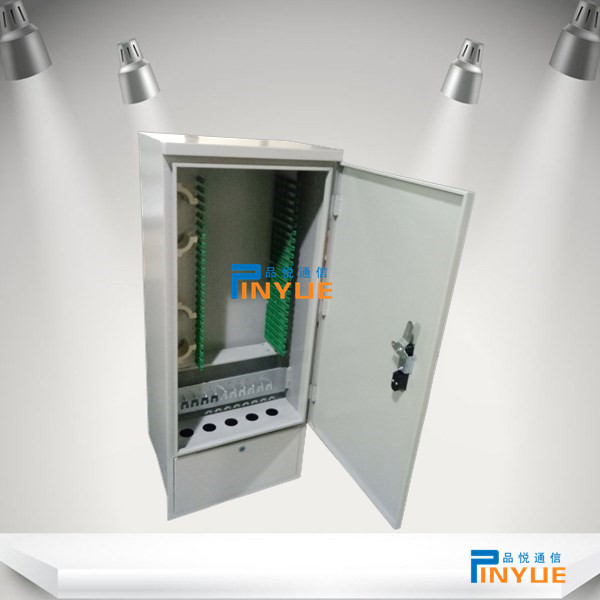

光缆交接箱系列

型号：48芯、72芯、96芯、144芯、288芯、360芯、432芯、480芯、576芯、648芯、684芯、720芯、864芯960芯、1152芯

类型：落地式、壁挂式、盒式分光、插片分光

材质：SMC/不锈钢/冷轧板

运营商：中国电信、中国移动、中国联通、中国铁通、广电网络、中国通服

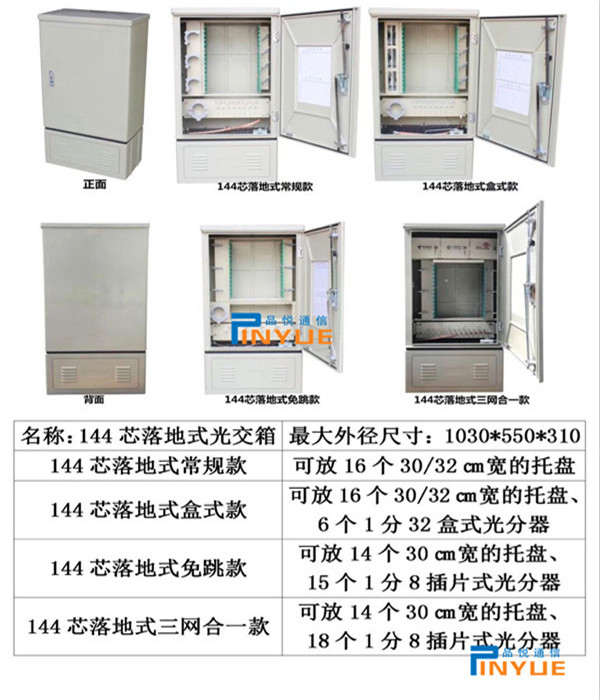

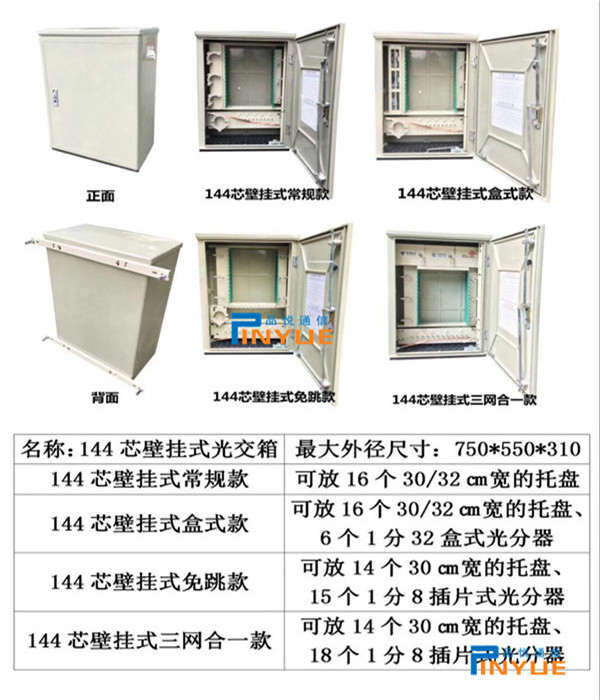

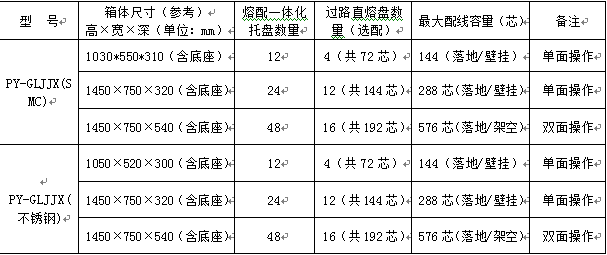

光缆交接箱配置表

性能

光缆交接箱是安装在户外的连接设备，对它最根本的要求就是能够抵受剧变的气候和恶劣的工作环境。它要具有防水气凝结、防水和防尘、防虫害和鼠害、抗冲击损坏能力强的特点。它必须能够抵御比较恶劣的外环境。因此，箱体外侧对防水、防潮、防尘、防撞击损害、防虫害鼠害等方面要求比较高；其内侧对温度、湿度控制要求十分高。按国际标准，这些项目最高标准为IP66。但能达到该标准的箱体外壳并不多。国内使用的光缆交接箱箱体主要有：原装德国KRONE箱体，箱体采用不饱和聚酯玻璃纤维增强材料（SMC），在防水、防潮、防撞击损害方面有较好的性能。国内参照KRONE箱体的仿制品是以铁质为主的金属箱体（一般达到IP65标准）。对于金属箱体，由于其在防水气凝结方面的低劣性能，注定不会得到大量使用，并逐渐被淘汰。国内一些仿制品由于材料性能问题导致箱体在防水气凝结和抗冲击两项性能上与引进德国的KRONE有较大差异，另外由于密封胶条抗老化性能较差，在防水、防尘两项性能上表现也一般。当然在光缆交接箱安装位置的外环境比较好时，降低性能要求，减少投资也是可以接受的。

①活动光纤连接器应满足所选用型式的相关标准中规定的“插入损耗”和“回波损耗”的要求。

②高压防护接地装置与箱体金属工件之间的耐压水平应不小于直流3000V，1min不击穿无飞弧。

③高压防护接地装置与箱体金属工件之间的绝缘电阻，在试验电压为直流500V条件下，不小于2´104MW。

④高压防护接地装置与光缆中金属加强芯、挡潮层及铠装层相连的地线截面应不小于6mm2。

容量

光缆交接箱的容量是指光缆交接箱最大能成端纤芯的数目。容量的大小与箱体的体积、整体造价、施工维护难度成正比，所以不宜过大。在实际设计和工程中，人们对光缆交接箱的容量问题似乎仅仅要求容量越大越好，但这样可能带来的后果是：箱体体积增大、设备价格增高。实际上，我们经常所说的交接箱的容量应该指的是它的配纤容量，即主干光缆配纤容量与分支光缆配纤容量之和。　光缆交接箱的容量实际上应包括主干光缆直通容量、主干光缆配纤容量和分支光缆配纤容量3部分。

SMC

●箱体采用高强度的国际航空材料SMC（玻璃纤维增强不饱和聚酯塑料）经高温模压而成，使用寿命长，防老化、抗辐射；表面不需任何防护，具备全天候防护功能

●箱体厚实，具有良好的隔热效果，能有效防止箱内水汽凝结

●箱门采用特种密封门封、防水门锁及三点式门销锁定，安全可靠，密封性好

●采用12芯熔接配线一体化模块

●适合FC、SC光纤适配器的安装

●有可靠的光缆固定和接地保护装置

●适合于单芯和带状光缆的成端

●适用标准：YD/T 988-2007 [2]

指标编辑

连接器损耗（插入，重复）：≤0.5db

回波损耗：pc≥40db, UPC≥50dB, APC≥60dB

光纤转接器插拔1000次变化量≤0.2dB

应用

光缆交接箱主要是用于光缆接入网中主干光缆与配线光缆交接处的接口设备。光缆交接箱的结构主要由箱体、内部金工件、光纤活动连接器及备附件组成。按照使用场合不同，可分为室内型和室外型两种，并可以落地、架空、壁挂安装。室外型的光缆交接箱的箱体外形尺寸不宜超过1 600 mm´1 100 mm´400 mm（高´宽´深）。

重要性

业务驱动网络发展，电信业务在新的形势和新的机遇下，迎着3G网络的不断推进建设，FTTH建设步伐不断加快，三网融合建设蓄势待发，电信业务发展形势一片大好，但是对于电信企业来说，效益才是发展的硬道理，也就是说，在这样的新形势下，如何赢得市场，如何拥有大量的用户，在市场上抢得先手，这才是最关键的。对于电信企业来说，首先要打造一个稳固的基础网络，拥有丰富的基础资源，也就是说，如何建设一个资源丰富、网络稳定可靠的网络光纤物理网络，这是需要电信企业思考的问题，而光交接箱在整个本地光缆网建设中将起到很重要的作用，有助于光缆建设的扩展和延续。

在本地光缆网建设中为了提高光缆主干的利用率，减少光缆接头引入的开拨次数，有效提高光缆的安全性和可靠性，建议在光缆的主干路由上设立必要的光缆交接箱。光缆交接箱的用户侧光缆，可以根据用户的发展需求进行逐一上箱，交接箱容量的选择可以以288芯为主。交接箱的主干光缆，应就近接入基站(接入层节点)。为了增加接入的灵活性，光缆的一部分主干纤芯可接在汇接层节点上。

光缆在建设中有两种组网方式：总线式结构和环型结构。线式结构是指从局端到各光缆交接箱只使用一条大对数光缆连接的网络结构，它一般使用在业务量少，范围不大的非重点地区。环型结构是指所有光缆交接箱共同使用一条大对数光缆，光缆首尾在局端终端，自成一个封闭回路的网络结构，纤芯分配与总线式结构一样。

总之，光交接箱在本地光缆网中的应用重要是对光缆纤芯的有效管理和合理规划利用，提高光缆纤芯的精细化管理，同时使光纤网络的建设具备灵活性和很好的扩展性，让光缆物理网络更好的服务于电信业务的发展建设。

装配要求

①箱门开启角度应不小于120°。

②门锁的启闭灵活可靠。

③保护接地处应具有明显的接地标志。

④光缆光纤无论在箱内何处布放转弯，应保证其弯曲半径不小于30mm。

⑤光缆引入口的设置应保护光缆引入时，其弯曲半径大于光缆直径的20倍。

性能指标

 1、性能

机箱防热性能，箱体SMC材料构成，具有隔热性能

高压防护接地装置与机箱间绝缘电阻2X10000M500V(DS)

箱体静负荷能力，壳盖980N，侧表面980N，门铰链200N

机箱高压防护接地与机箱间耐电压3000V（DS）Imin，不击穿，无飞弧。

2、使用环境

环境温度-40℃—+60℃

相对适度≤95％（+40℃时）

大气压力70Kpa—106Kpa

3、光电性能

光纤连接器（包括插入、互换和重复）≤0.5dB

插入损耗≤0.2dB

回波损耗APC型≥60dB  UPC型≥50dB   PC型≥45dB

插拔耐久性寿命＞1000次

4、高压防护接地装配

1.高压防护接地装配与箱体绝电阻不小于20000MΩ/500V（DC）。

2.高压防护接地装配与箱体间耐压承受3000V（DC）1分钟不击穿无飞弧。

 使用说明

安装方式

架地式、架空式、抱杆式、挂墙式

光纤接续模块安装

1. 取出一个12芯光纤接续模块，将适配器卡入适配器座中，然后压紧，安装到位（本接续模块适用于FC、SC两处适配器）。

2. 将12个适配器安装到位。

3. 依本节作法将其它12芯光纤接续模块适配器安装好。

 尾纤安装

1. 打开接续模块面板

2. 按色谱（依次为蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、天蓝）将尾纤按1-12的顺序插入适配器。

3. 将多余尾纤在盒内盘绕，光分支器放入模块内。

4. 裸带从接续模块中间方孔插入，绕向上面模块，盒上模块面板。

光缆开剥

1. 清洁光缆

2. 按以下公式计算光缆开剥长度（仅供参考）。

L=1.6米+光缆开剥处到（跳离最远的）接续模块的距离。

3. 切除光缆外护套，预留金属铠甲层和加强芯。

4. 清洁光纤

5. 将清洁干净的带状光纤每一带用裸纤保护套管，保护套管长度=0.9米+光缆开剥处到（距离最远的）接续模块的距离。

6. 将加强芯插入光缆开剥保护装置固定孔，旋紧螺丝固定。

7. 将每带光纤（套好保护套管后），卡入保护装置，全部卡入后，盖上外保护盖，用螺丝固定。

8. 用喉扣将金属铠甲层固定在保护装置上。

光缆固定

1. 在光缆准备使用的入口处用铁錾和锤子敲开，光缆从入口处进入箱体。

2. 在箱体底部合适位置安装光缆固定板。

3. 用喉扣将光缆开剥保护装置固定在固定板上。

4. 光缆进箱后，用橡支泥在进线孔四周密封，再灌入胶（石蜡加松香以1：1的比例混合）密封。

熔接

1. 光纤从箱体下部进线孔进入箱体内配线区。

2. 将每带（12芯为例）光纤从接续模块反面盘入。

3. 将接续模块放置于熔接工作台上，将光纤与尾纤进行熔接。

4. 将光纤盘储好，将接续模块插入单元体。

5. 每芯光纤做好标识记录。

6. 完成整个箱体的熔接。

直通熔接

产品使用中，需直通的部分光纤可在金属熔接盘中实现直接熔接。

1. 直熔区在熔配模块最底部，直接拉出直熔单元，光纤从进线孔进入箱体直熔区。

2. 将需直熔光纤，从熔接盘进线口盘入。

3. 将熔接盘放置于熔接工作台上进行熔接。

4. 熔接完成后，将熔接保护套管卡入熔接盘塑胶卡槽中，盘储好裸纤，把熔接盘插入箱体，并做好标识记录。

5. 完成全部直熔，将熔接盘放入直熔单元体内，再把接直熔区推进箱体内即可。

包装、运输和贮存

1、包装

   本机柜按产品包装新规范包装，具有防潮、防震措施，附件、备用件另装盒（袋）后再装入木箱，整机用塑料袋密封，箱内装有防潮材料，箱外刷有防雨、防潮及方向标志。

2、运输

   本机可适应各种交通工具的运输。经包装的新产品在运输过程中，要求环境温度在-30℃~55℃之间，相对湿度不大于90％。在+30℃以上应有遮蓬，以免新产品直接受雨淋袭和日光暴晒。装卸和搬运应按包装上刷制的运输作业标志进行，不准将新产品倒放、侧放和翻转。

3、贮存

箱子上方不应堆积过重物品，库房内空气中酸性、碱性或其它有害体应符合环保规定的要求。室内温度为-5℃~45℃之间，相对湿度不大于75％的范围内。
